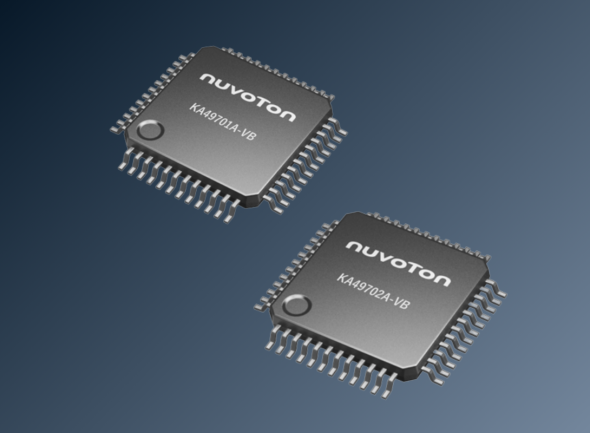

Nuvoton KA49701A und KA49702A BMICs für kompakte Systeme
26. Juni 2026 | Planegg
Mit KA49701A und KA49702A bietet Nuvoton zwei hochpräzise Batterieüberwachungs-ICs an, die für den Einsatz in batteriebetriebenen Anwendungen mit hohen Anforderungen an Überwachungsgenauigkeit, kompakte Integration und zuverlässige Schutzfunktionen entwickelt wurden.
Mit Unterstützung von bis zu 17 hintereinander geschalteten Batteriezellen bzw. Systemspannungen von bis zu 85V, vereinen beide BMICs hohe Spannungsmessgenauigkeit (±2,9 mV) sowie geringe Wärmeentwicklung in einem kompakten Formfaktor (7 mm × 7 mm). Die ICs ermöglichendie Strommessung über einen Low-Side-Shunt-Widerstand, eine integrierte ADC- und MUX-Selbstdiagnose sowie eine Alarmausgabe bei Über-/Unterspannung, Über-/Untemperatur und Kurzschlüssen. Zudem unterstützen sie den Betrieb externer MOSFETs für den Zellausgleich sowie die Steuerung von Lade- und Entlade-Relais für 100A-Systeme.
Der KA49701A IC bietet sich insbesondere für kostengünstige und effiziente Implementierungen auf Basis eines Low-Side-FET-Treiberkonzepts an. Durch die Unterstützung der Low-Side-Lade- und Entlade-Relaissteuerung ist er ideal für Batteriekonfigurationen in Systemarchitekturen mit einer Low-Side-Topologie geeignet.
Der KA49702A erfüllt ebenfalls ähnliche Anforderungen an die Batterieüberwachung, ermöglicht jedoch dank eines High-Side-FET-Treiberkonzepts flexiblere Designoptionen für das High-Side-Schalten sowie bei Bedarf auch eine Umstellung auf Low-Side-Konzepte. Damit können Batteriehersteller und Systementwickler insbesondere vom Einsatz des KA49702A profitieren, wenn Systeme eine zuverlässige Schutzarchitektur sowie flexible Schaltungstopologie und Systemintegration erfordern.
Da sowohl KA49701A als auch KA49702A Funktionen und Vorteile für Batteriesysteme bieten, die zwar größer sind als herkömmliche Verbraucherbatterien, aber noch unterhalb der Größenordnung vollständiger Antriebsbatterien für Kraftfahrzeuge bleiben, eignen sie sich besonders für den Einsatz in Batteriesystemen für E-Bikes, Drohnen, Elektrowerkzeuge und vergleichbare kompakte bis mittelgroße Energiespeicherprodukte.
Weitere Informationen zu den Nuvoton KA49701A BMIC und KA49702A BMIC sowie den passenden Evaluation Boards (KA49701A und KA49702A) finden Sie im ATE-Store.
FAQ
Was ist der Hauptunterschied zwischen KA49701A und KA49702A?
Der Hauptunterschied liegt im Schaltungskonzept: Der KA49701A ist für Low-Side-FET-Treiber-Architekturen ausgelegt, während der KA49702A einen High-Side-FET-Treiber-Ansatz unterstützt und je nach Auslegung des Batteriesystems mehr Flexibilität bieten kann.
Für welche Anwendungen eignen sich diese BMICs am besten?
Typische Anwendungsfälle sind Batteriesysteme für E-Bikes, Drohnen, Elektrowerkzeuge und andere kompakte bis mittelgroße batteriebetriebene Produkte, die eine genaue Überwachung und zuverlässigen Schutz erfordern.
Warum ist die Genauigkeit der Spannungsmessung relevant?
Mit einer Zellmessgenauigkeit von ±2,9 mV eignen sich beide Bausteine für Batterieanwendungen, bei denen eine präzise Überwachung die Leistung, Sicherheit und Qualität des Batteriemanagements unterstützen kann.
